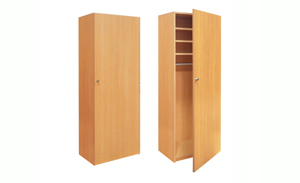

オールフリー BOXセット 置型Tタイプ 片開き扉 パイプ付シングル

144(グレー)・151(オフホワイト)対応色柄に追加!


ポリエステル両面化粧板「ランバーポリ」を使用して、BOXを製作できるセットです。

※オールフリー BOXセットは全て受注生産となっております。ご注文から3日後の出荷となります。
 (受注単位1~3セット。4セット以上になる場合は営業所にお問い合わせください)

bxt1


※天板は横がち、地板は縦がちの納まりです。
※け込板の高さは38mmです。
※丁番は14mmかぶせ、105°開きです。
※扉は右吊元です。

  • 4VOC・F☆☆☆☆...棚板部分
商品カテゴリ : オールフリー
表示記号 : AB□□□-BXT1T-S


対象色、色柄一覧

カタログの資料請求

扉なし   その他タイプ





対応色柄

新色追加:AB144(グレー)・AB151(オフホワイト)


画像クリックで拡大画像を御覧いただけます。

141 144 151 174
AB 141 NEW AB 144 NEW AB 151 AB 174

951 952 953 956
AB 951 AB 952 AB 953 AB 956
ウォールナット板柾 メープル板柾 バーチ柾 ウォールナット柾

957 959
AB 957 AB 959
チェリー板柾 ウォールナット板柾

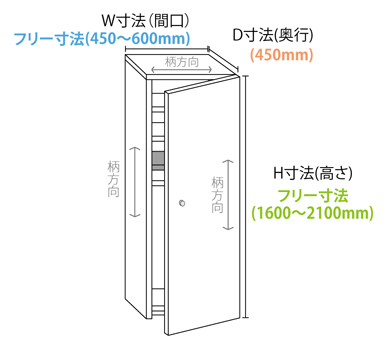

対応サイズ   D寸法・W寸法・H寸法を1mm単位でご指定いただけます。

 ※可動棚のD寸法はBOXのD寸法(奥行)から105.5mm小さくなります。
box_img size_img
    18mm板使用(背板:2.5mm厚)
    固定棚上面の位置は下から1139mmになります。(固定数値)
D(奥行)×W(間口)×H(高さ)寸法をご指定ください。
D寸法は扉厚含む。

設計価格

"設計価格一覧表"部分クリックで設計価格一覧表のpdfデータをご覧いただけます。

品番 種別記号 設計価格
951・952・953
956・957・959
141・144・151・174
BXT1T-S 設計価格一覧表

※表示価格は全て円単位、消費税抜きです。

設計価格の一覧ページはこちら

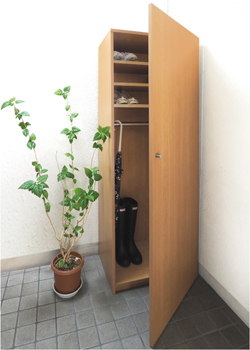

施工イメージ

AB953BXT1T-S

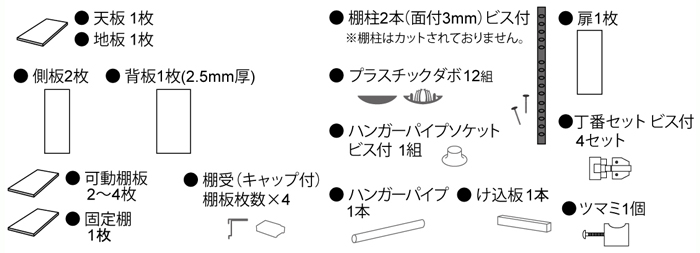

梱包内容

プラスチックダボ

プラスチックダボのみでは接合強度はそれほど強くありません。

必ず接着剤を併用して組立ててください。



各部材の納まり

〈側板の納まり〉 〈背板の納まり〉 〈け込板の納まり〉

〈固定棚と棚柱の納まり〉 〈背板の納まり〉 〈け込板の納まり〉

〈ハンガーパイプ〉



【ご注意】

・背板用の釘、け込板用の釘またはビスはご用意ください。
(推奨 背板用:25mm スクリュー釘 け込板用:φ3.8×51mm 皿ネジ)

・35φのカップ穴加工付き、その他リード穴等は開いておりません。

・D寸法は扉の厚み(18mm)を含めた寸法になります。

・棚板の耐荷重は約10kg、ハンガーパイプの耐荷重は約20kgです。

・ハンガーパイプはステンレス巻φ32mmです。

・接合部分は接着剤を併用してください。

・転倒防止材の使用をおすすめいたします。

組立手順

オールフリーBOXセット置型Tタイプ パイプ付シングルの組立手順はこちら

専用発注書

【PDF】 発注書の画像をクリックしていただくと、発注書のPDFファイルをダウンロード可能です。
オールフリー BOXセット 置型Tタイプ 片開き扉 パイプ付シングル
