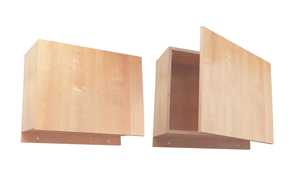

オールフリー BOXスケルトンプラス 吊型 片開き扉

144(グレー)・151(オフホワイト)対応色柄に追加!


ご希望のBOXタイプを決め、必要なプラス部材を選ぶことで多様なBOXを製作できるシリーズです。
BOXの化粧板はポリエステル両面化粧板「ランバーポリ」を使用しております。

※オールフリー BOXスケルトンは全て受注生産となっております。ご注文から3日後の出荷となります。
 (受注単位1~3セット。4セット以上になる場合は営業所にお問い合わせください)

bx_skh9


※天板は横がち、地板は縦がちの納まりです。
※受桟の高さは60mmです。
※丁番は14mmかぶせ、105°開きです。

  • 4VOC・F☆☆☆☆...棚板部分
商品カテゴリ : オールフリー
表示記号 : AB□□□-BXH1N-N(固定棚なし)
    AB□□□-BXH1N-C(中央固定棚)
    AB□□□-BXH1N-F(指定固定棚)


対象色、色柄一覧

カタログの資料請求

扉なし 両開き扉 その他タイプ





対応色柄

新色追加:AB144(グレー)・AB151(オフホワイト)


画像クリックで拡大画像を御覧いただけます。

141 144 151 174
AB 141 NEW AB 144 NEW AB 151 AB 174

951 952 953 956
AB 951 AB 952 AB 953 AB 956
ウォールナット板柾 メープル板柾 バーチ柾 ウォールナット柾

957 959
AB 957 AB 959
チェリー板柾 ウォールナット板柾

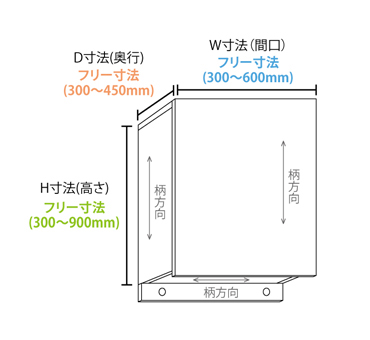

対応サイズ    D寸法・W寸法・H寸法を1mm単位でご指定いただけます。

 ※可動棚のD寸法はBOXのD寸法(奥行)から105.5mm小さくなります。

  • 174・956・957色柄でご注文の場合付属の吊り金具セット・L型金具セットは黒色になります。
  • 背面の壁下地は12mm以上の合板等が必要です。
  • 手掛けは約10mmです。
  • box_img under_img
    size_img
              18mm板使用(背板:2.5mm厚) D(奥行)×W(間口)×H(高さ)寸法をご指定ください。
    D寸法は扉厚含む。

    設計価格

    "設計価格一覧表"部分クリックで設計価格一覧表のpdfデータをご覧いただけます。

    プラス部材をご注文の場合は部材分の金額が追加となります。

    品番 種別記号 設計価格
    951・952・953
    956・957・959
    141・144・151・174
    (固定棚なし)
    BXH1N-N
    設計価格一覧表
    (中央固定棚)
    BXH1N-C
    BOX価格+固定棚価格+加工費
    (指定固定棚)
    BXH1N-F
    BOX価格+固定棚価格+加工費

    価格例

    扉なし(固定棚のみの場合) 300mm×450mm×900mm

    BOX-N AB141BXH9N-N
    (白色・扉なし)(固定棚なし)
    : \56,170

    BOX-C AB141BXH9N-C
    (白色・扉なし)(中央固定棚)
    : \60,360

    BOX-F AB141BXH9N-F
    (白色・扉なし)(指定固定棚)
    : \61,360


    ※表示価格は全て円単位、消費税抜きです。

    設計価格の一覧ページはこちら

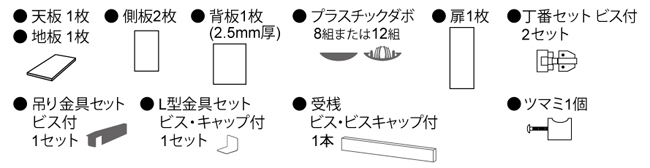

    セット内容

     基本の部材内容です。

    プラス部材

     用途に合わせて下記部材を追加してご注文頂けます。

    プラスチックダボ

     プラスチックダボのみでは接合強度はそれほど強くありません。必ず接着剤を併用して組み立ててください。


    各部材の納まり

    〈側板の納まり〉 〈背板の納まり〉 〈ハンガーパイプ・ソケット〉

    〈固定棚と棚柱の納まり〉 〈背板の納まり〉 〈ハンガーパイプ・ブラケット〉

    〈吊型金具〉


    【ご注意】

    ・背板用の釘、け込板用の釘またはビスはご用意ください。
    (推奨 背板用:25mm スクリュー釘 け込板用:φ3.8×51mm 皿ネジ)

    ・リード穴等は開いておりません。

    ・棚板の耐荷重は約10kg、ハンガーパイプの耐荷重は約20kgです。

    ・ハンガーパイプはステンレス巻φ32mmです。

    ・接合部分は接着剤を併用してください。

    専用発注書

    【PDF】 発注書の画像をクリックしていただくと、発注書のPDFファイルをダウンロード可能です。
    オールフリー BOXスケルトンプラス 吊型
