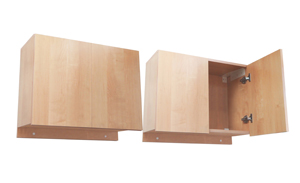

オールフリー BOXスケルトンプラス　吊型 両開き扉

144（グレー）・151（オフホワイト）対応色柄に追加！

ご希望のBOXタイプを決め、必要なプラス部材を選ぶことで多様なBOXを製作できるシリーズです。 　　　　　　　
BOXの化粧板はポリエステル両面化粧板「ランバーポリ」を使用しております。

※オールフリー BOXスケルトンは全て受注生産となっております。ご注文から3日後の出荷となります。
　(受注単位1～3セット。4セット以上になる場合は営業所にお問い合わせください)

•
•
•
• 4VOC・F☆☆☆☆...棚板部分

商品カテゴリ	:	オールフリー
表示記号	:	AB□□□-BXH2N-N(固定棚なし)
		AB□□□-BXH2N-C(中央固定棚)
		AB□□□-BXH2N-F(指定固定棚)

　

対応色柄

画像クリックで拡大画像を御覧いただけます。

AB 141	NEW AB 144	NEW AB 151	AB 174
AB 951	AB 952	AB 953	AB 956
ウォールナット板柾	メープル板柾	バーチ柾	ウォールナット柾
AB 957	AB 959
チェリー板柾	ウォールナット板柾

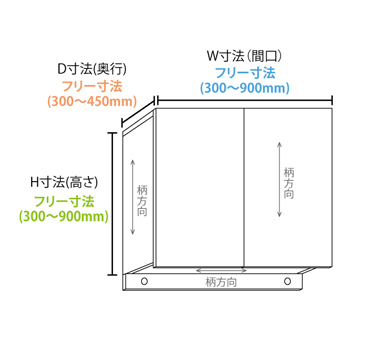

対応サイズ　　　　D寸法・W寸法・H寸法を1mm単位でご指定いただけます。

　※可動棚のD寸法はBOXのD寸法(奥行)から105.5ｍｍ小さくなります。

18mm板使用（背板：2.5mm厚）	D(奥行)×W(間口)×H(高さ)寸法をご指定ください。 D寸法は扉厚含む。

設計価格

"設計価格一覧表"部分クリックで設計価格一覧表のpdfデータをご覧いただけます。

プラス部材をご注文の場合は部材分の金額が追加となります。

価格例

扉なし(固定棚のみの場合)　300mm×450mm×900mm

	AB141BXH9N-N (白色・扉なし)(固定棚なし)	: \56,170
	AB141BXH9N-C (白色・扉なし)(中央固定棚)	: \60,360
	AB141BXH9N-F (白色・扉なし)(指定固定棚)	: \61,360

※表示価格は全て円単位、消費税抜きです。

設計価格の一覧ページはこちら

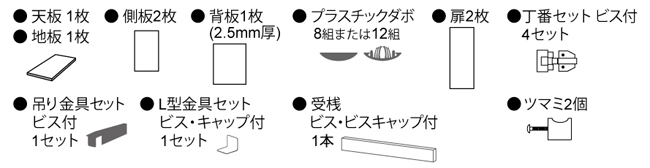

セット内容

　基本の部材内容です。

プラス部材

　用途に合わせて下記部材を追加してご注文頂けます。

プラスチックダボ

　プラスチックダボのみでは接合強度はそれほど強くありません。必ず接着剤を併用して組み立ててください。

各部材の納まり

〈側板の納まり〉	〈背板の納まり〉	〈ハンガーパイプ・ソケット〉
〈固定棚と棚柱の納まり〉	〈背板の納まり〉	〈ハンガーパイプ・ブラケット〉
〈吊型金具〉

【ご注意】

・背板用の釘、け込板用の釘またはビスはご用意ください。
（推奨　背板用：25mm スクリュー釘 け込板用：φ3.8×51mm 皿ネジ）

・リード穴等は開いておりません。

・棚板の耐荷重は約10kg、ハンガーパイプの耐荷重は約20kgです。

・ハンガーパイプはステンレス巻φ32mmです。

・接合部分は接着剤を併用してください。

専用発注書

オールフリー BOXスケルトンプラス 吊型
